Hvilke typer diamantværktøjer er der?

Diamond har fordelene ved ekstremt høj hårdhed og slidstyrke, lav friktionskoefficient, høj elastisk modul, høj termisk ledningsevne, lav termisk ekspansionskoefficient og lav affinitet med ikke-jernholdige metaller. Det er i øjeblikket et værktøjsmateriale med meget høj hårdhed. Så hvilke typer diamantværktøjer er der? Lad os følge redaktøren af ​​Zhongyeda for at kigge!

Typer af diamantværktøjer:

Diamantværktøjerer opdelt i henhold til værktøjsstruktur: hovedsageligt brugt til drejningsværktøjer, fræserskærer, reamers, borebits, belagte værktøjer og andre ikke-standardformende værktøjer.

1. diamantblade

1. Standardblade: Enkelt krystal diamantblade bruges hovedsageligt til enkeltpunktsdiamant-drejebænke eller andre præcisionsmæssige drejebænke. Overfladefremheden kan nå RZ0,1-0,05μm, når man behandler ikke-jernholdige metaller. Polykrystallinske diamant (PCD) klinger bruges generelt i drejebænke, bearbejdningscentre osv., Hovedsageligt til drejning og kedelig. Sammenlignet med traditionelle legeringsblade kan der bruges højere foder og lineær hastighed; Blade -levetid er også meget forbedret sammenlignet med carbidblade; På samme tid kan overfladen finish af emnet, der er behandlet af PCD -knive, nå RA0.2 i bedste fald.

2. ikke-standardblade: Brugt hovedsageligt til nogle arbejdsvilkår med komplekse strukturer, strenge tolerancebehov og komplekse behandlingsprocedurer. Brugen af ​​maskinsklemmet polykrystallinsk diamant (PCD) ikke-standardblade kan i høj grad forbedre behandlingseffektiviteten. På samme tid kan brugen af ​​maskinskampet struktur reducere produktionsomkostningerne.

2. diamantfræsningsblad

Polykrystallinsk diamant (PCD) fræseblade, med fræserskiver ellerFræserskærerStænger bruges generelt til fræsningsplaner og trin. Den lineære hastighed kan være så høj som 2500-3000m/min. Sammenlignet med carbidblade øges værktøjets levetid med 5-10 gange. Det er valget til ikke-jernholdige metaloverfladefræsning, såsom bilaluminiumslegeringscylinderhoveder, motorcykelkasser og skimmelsfelter! Prisudførelsesforholdet er meget velegnet.

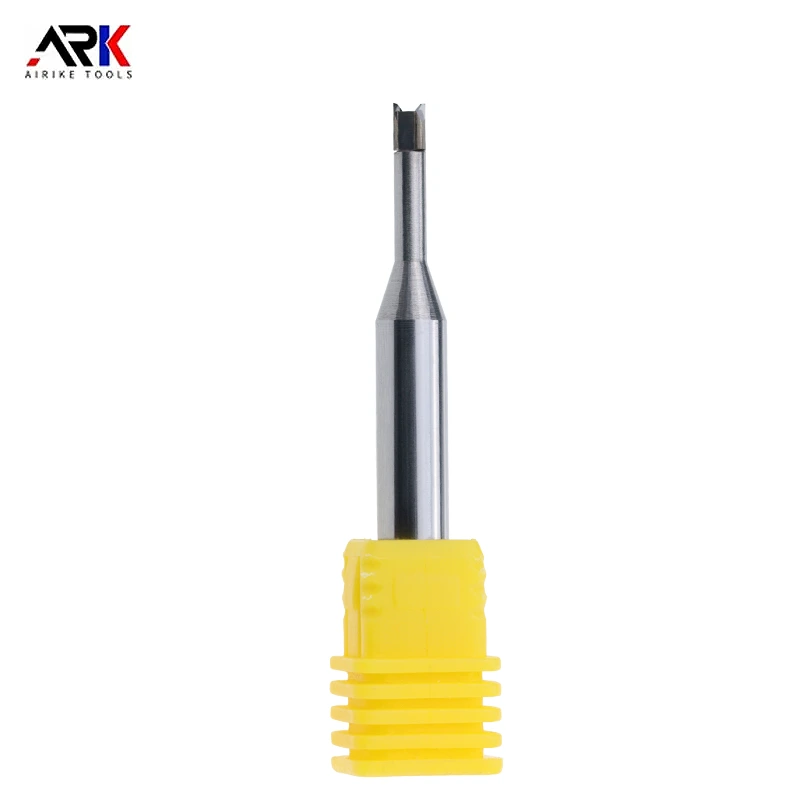

3.. Diamond Rod Milling Cutter

Diamondstangfræsningskærere er opdelt i enkeltkrystalldiamantfræser og polykrystallinsk diamant (PCD) fræser.

Polykrystallinsk diamant (PCD) stangfræser er opdelt i to typer. Den ene er en gennemcentret fræser, der kan bruges til at trænge ind i emnet overfladen lodret langs aksen. For fræsning af pit-lignende arbejdsemner forbedres effektiviteten meget. Den anden er en ikke-gennem-centre fræserskærer. Denne type fræserskærer skærer generelt i emnet radialt, og møllebosser, trin, overflader og andre dele gennem CNC -programmering.

4. diamantreamer

Diamondreamer, generelt baseret på diameterstørrelsen, bruger en legeringsmatrix eller en stålmatrix, og antallet af skærekanter er 2 eller mere.

Denne type værktøj bruges hovedsageligt til behandling af huller med strenge tolerancebehov og krav til høje finish. Både gennem huller og blinde huller kan behandles. Afslutningen af ​​hullerne, der er behandlet af denne type værktøj, kan nå op til RA0.1.

5. Diamond Drill Bits

Polykrystallinsk diamant (PCD)Borestykker er generelt lavet af legerings- eller stålsubstrater i henhold til diameteren. Polykrystallinsk diamant (PCD) borebits borer med borehuller direkte på emnet. Der er ingen huller på selve emnet, og præcisionskravene er ikke høje. PCD -borebits er kun egnede til bearbejdningscenterudstyr.

Polykrystallinsk diamant (PCD) borebits inkluderer hovedsageligt: ​​PCD Hole Expansion Drill Bits, PCD -trinbor, PCD Twist Drill Bits, PCD Flat Bottom Drill Bits osv.

6. Diamond Coated Tools

Diamond Coated Tools bruger CVD-metoden til direkte at deponere en 1-25μm diamantfilm på et underlag, såsom cementeret carbid eller keramik. De kan bruges til værktøjer med komplekse geometriske former og er ideelle værktøjer til behandling af vanskelige at behandle materialer.

Værktøjstyper, der er egnede til belægning: klinger, fræserskærer, borebits, reamers, danner skærer osv.

7. Diamondformende værktøj

Polykrystallinsk diamant (PCD)Dannende værktøj hører til det roterende værktøj. Dens fordel er høj behandlingseffektivitet. Det kan male flere trin huller på samme tid og sikre relativt nøjagtige geometriske tolerancer. Det er opdelt i to typer i henhold til forskellige behandlingsmetoder. Den ene er aksial behandling og engangsformning; Den anden er CNC -programmering og banebehandling. Værktøjsholderen har BT -håndtag, HSK -håndtag, lige håndtag osv.

Ovenstående typer diamantværktøjer deles her. Der er mange typer diamantværktøjer med betydelige ydelsesforskelle. Der er også store forskelle i strukturen, forberedelsesmetoden og påføringsfeltet for forskellige typer diamantværktøjer.
